  • 襯氟球閥

Q41F46型襯氟球閥

采用氟塑料襯里層的球閥,具有極高的化學穩定性,可以適用于任何強腐蝕性化學介質...
咨詢熱線:13405097899

產品介紹

一、概述:

  Q41F46系列襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計的,廣泛適用于石油、化工、染化、農藥、制酸制堿等行業,是目前防腐閥門設備最理想的選擇之一。
Q41F46系列襯氟球閥采用氟塑料襯里,殼體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸部分全部為氟塑料,因此可在-50℃~180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

二、工作原理:

  Q41F46-10c系列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的,閥戀和閥體內側全部采用氟塑料制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。

三、設計特點:

  球閥基本系列為Q41F46型,除具有一般球閥所具有的流體阻力小,啟閉速度快,結構簡單外,還有以下優點:
  1.采用氟塑料襯里層的球閥,具有極高的化學穩定性,可以適用于任何強腐蝕性化學介質;

  2.采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護;
  3.啟閉件球體與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性,從根本上保證了工程中的使用安全性;
  4.結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏;

四、基本參數:

  設計規范:遵循GB 12237,API 608,API 6D
  驅動方式:手動、蝸輪傳動、氣動、電動。
  公稱壓力:PN1.0~2.5(MPa)
  公稱通徑:DN15~350mm

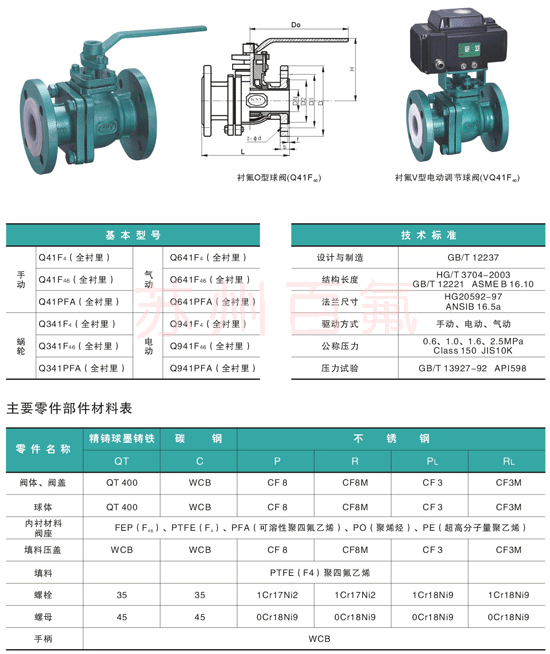

四、安裝尺寸:
Q41F46型襯氟球閥(圖1)
Q41F46型襯氟球閥(圖1)
